ENDO BLADE EROSION MEASUREMENT SYSTEM
Система обнаружения и анализа эрозии передних кромок лопаток ГТД
Данная система разработана в сотрудничестве с французским производителем авиационных двигателей SNECMA (SAFRAN GROUP) и предназначена для обнаружения и анализа эрозии передних кромок лопаток ГТД ЛА.
- Описание
- Фото / Видео
ОПИСАНИЕ EFER BLADE EROSION MEASUREMENT SYSTEM
Данная система разработана в сотрудничестве с французским производителем авиационных двигателей SNECMA (SAFRAN GROUP) и предназначена для обнаружения и анализа эрозии передних кромок лопаток ГТД ЛА.
Процессы, которые могут повлиять на целостность передних кромок лопаток ГТД, возникают при:
Процессы, которые могут повлиять на целостность передних кромок лопаток ГТД, возникают при:
- Попадании инородного тела в воздухозаборник. Анализ характерных повреждений может осуществляться с помощью измерительной системы ARGUS 900 VIDEO LINE с базовым блоком TIVE 900. В зависимости от геометрических параметров и количества этих повреждений может потребоваться дистанционная зачистка лопаток без разбора двигателя с помощью системы EFER ENDO BLEND SYSTEM;
- Эксплуатации ЛА на запыленной местности (пустыня). Большое количество абразивных частиц, попадающих в воздухозаборник двигателя приводит к эрозии передних кромок лопаток двигателя. В таком случае методы измерений с помощью системы ARGUS 900 VIDEO LINE не актуальны. С этой задачей справится EFER BLADE EROSION MEASUREMENT SYSTEM.
- Характеристики (для каждой ступени компрессора или турбины отдельный видеозонд): - Механические (диаметр / длина)
- Управление вращением зонда;
- Управление настройкой фокуса;
- Управление вращением сетки;
- Интегрированный видео-световой кабель для подключения к устройство POLYCAM 900.

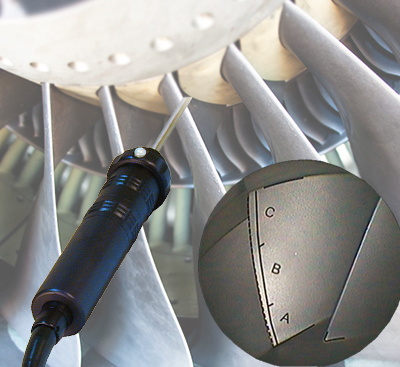

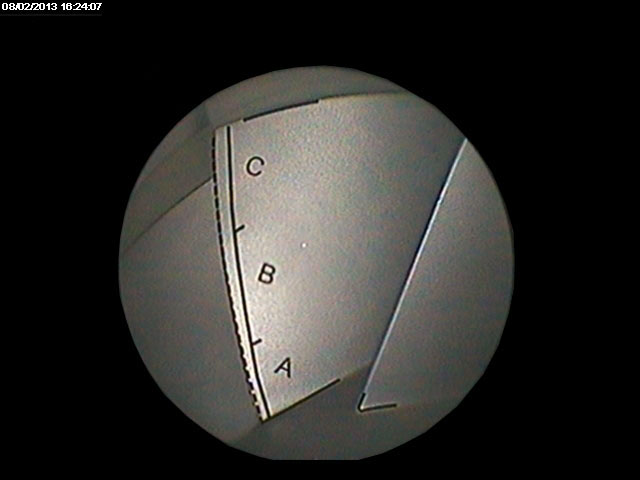

EFER BLADE EROSION представляет собой моделирование неэродированной лопатки в виде специальной сетки, которая включает пределы уровня эрозии, при превышении которых необходим ремонт двигателя. Во время осмотра двигателя эта сетка накладывается на видеоизображение эродированных лопаток, что позволяет мгновенно определить степень износа.
Данная система включает в себя видеозонд HTB 900, разработанный специально для определенной модели двигателя, вспомогательный инструмент для правильного позиционирования устройства относительно лопаток и базовый блок POLYCAM 900.

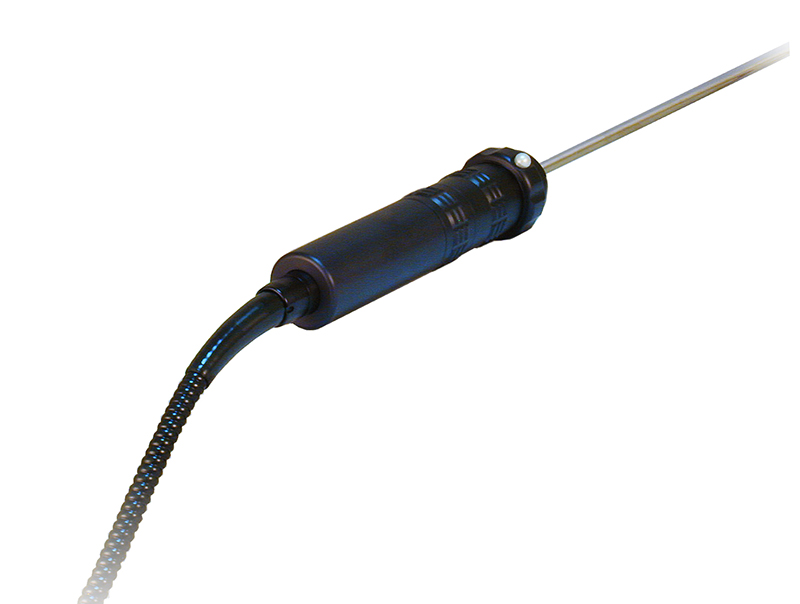

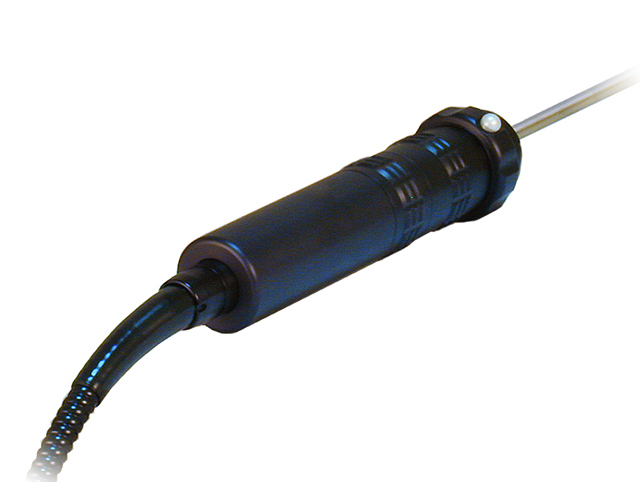

ВИДЕОЗОНД HTB 900 VIDEO PROBE
- Оптические (поле и направление обзора)
- Рисунок сетки
